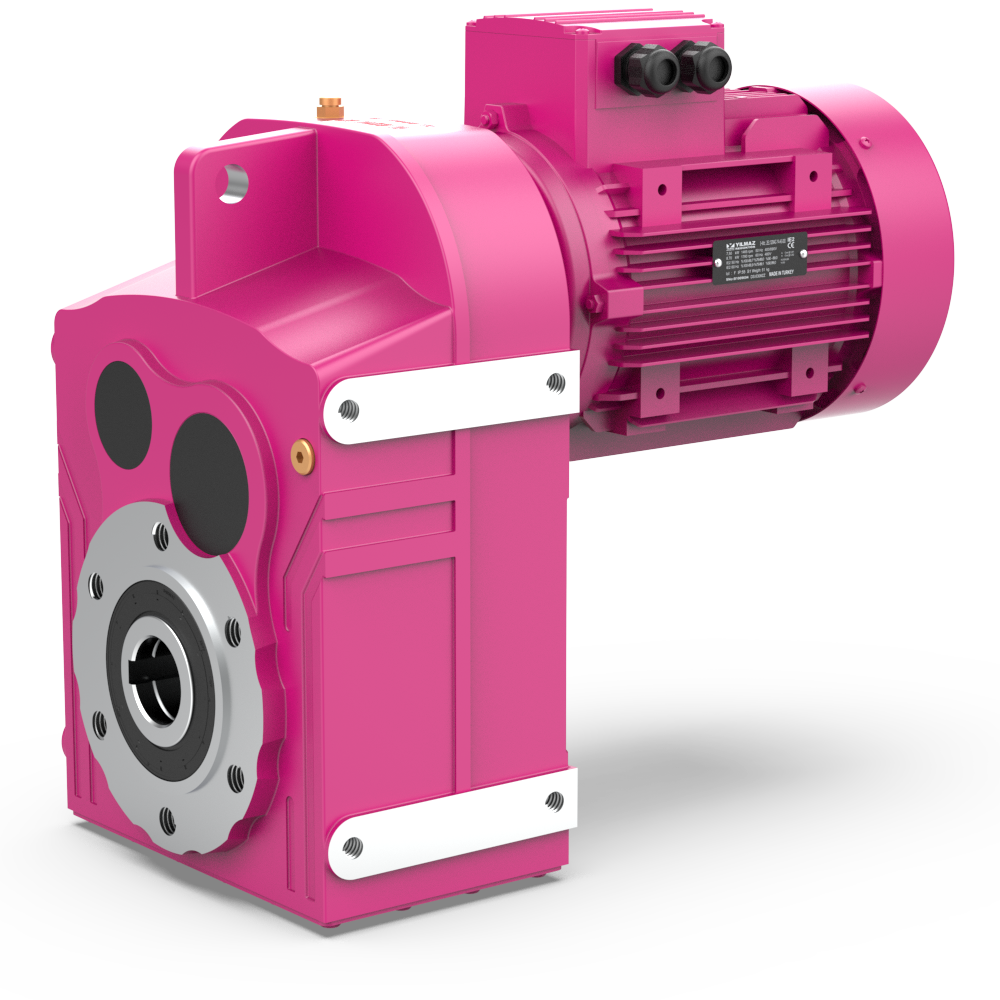

Общепромышленные вертикальные цилиндрические редукторы Yilmaz серии D с параллельными валами подходят для установки на подъемное оборудование, экструдеры, конвейеры, дробилки, на приводные устройства кранов и др. Монтажные отверстия расположены с двух противоположных сторон корпуса. Монтаж на оборудование можно осуществить на лапы, на фланец, с помощью полого вала, моментного рычага или комбинацией вариантов. Один корпус редуктора Yilmaz серии D вмещает 2-3 ступени передач. В редукторах реализован модульный подход, который позволяет объединить два корпуса с минимальными изменениями конструкции и довести количество ступеней редукции до 6. Подключение электродвигателя осуществляется через цельный или полый входной вал напрямую или с помощью фланца стандарта IEC B5/B14. Оборудование подключается через полый или цельный выходной вал или гнездо для экструдера.

Механизм редуктора заключен в моноблочный корпус, у которого внешние стенки и внутренние перегородки монолитны и отлиты под давлением из чугуна GG20–22 по стандарту DIN 1961 за одну технологическую операцию. Благодаря этому редукторы Yilmaz серии D обладают высокой прочностью, отличной герметичностью и низким уровнем рабочего шума. Дополнительную точность механизму придает обработка осей за одну технологическую операцию. Подшипники выдерживают высокие радиальные и осевые нагрузки и опираются непосредственно на внутренние перегородки литого корпуса, что обеспечивает минимальное биение валов и бесшумность.  В серии D имеется более десятка стандартных типоразмеров, отличающихся размерами корпуса, диаметрами выходного полого вала и высотой оси входного вала.

Серия D выпускается в четырех вариантах комплектации на входном валу:

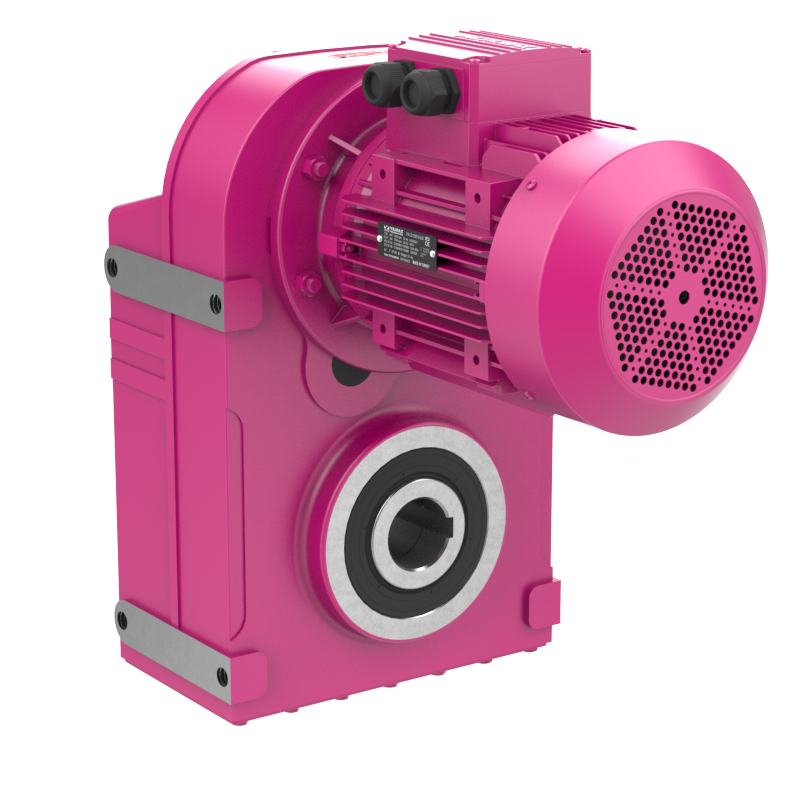

DR – мотор-редуктор с прямым подключением электродвигателя

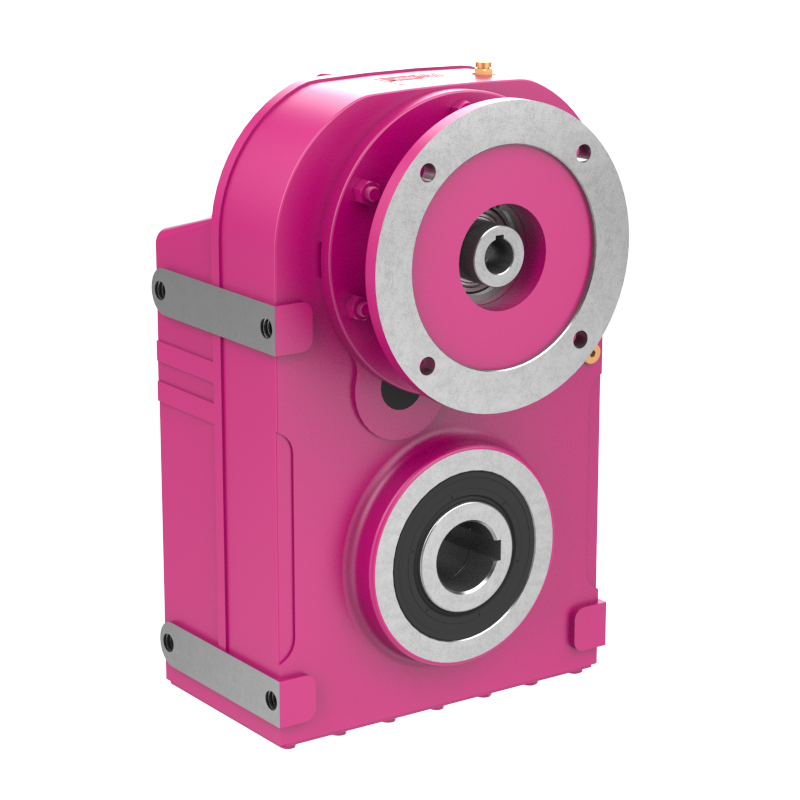

DN – редуктор с полым входным валом, укомплектованный фланцем под электродвигатель IEC B5/B14

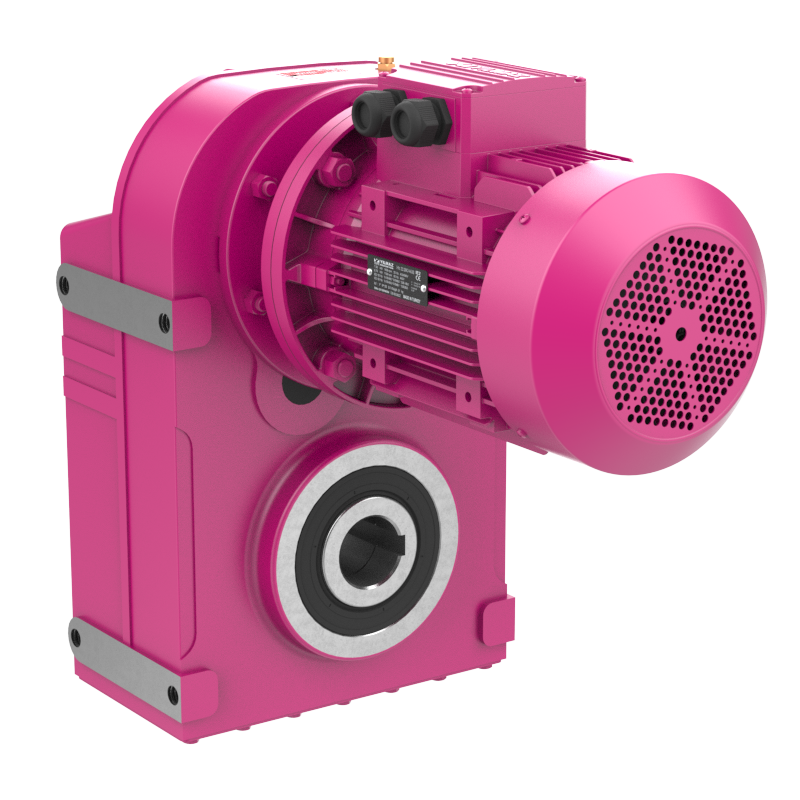

DV – мотор-редуктор с полым входным валом, укомплектованный фланцем IEC B5/B14 и электродвигателем

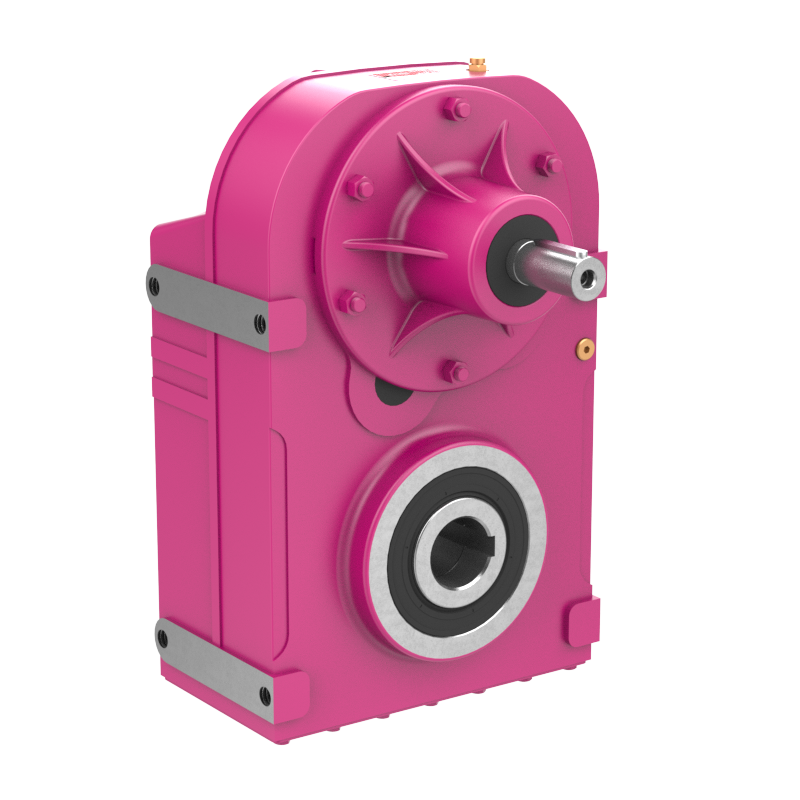

DT – редуктор с цельным входным валом

Серия D выпускается в 12 вариантах комплектации на выходном валу:

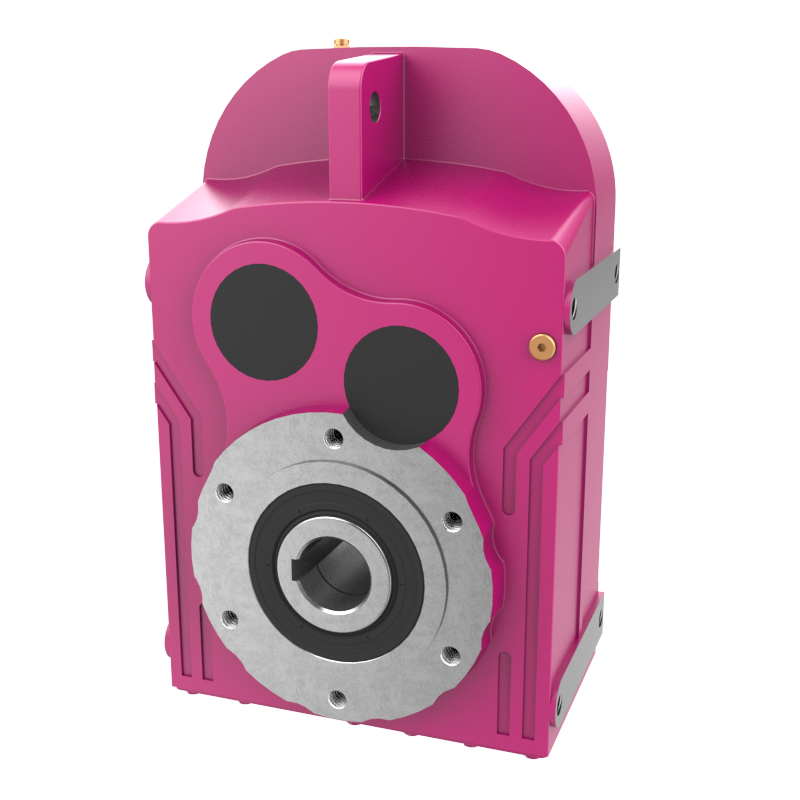

D.00 – с полым выходным валом
D.01 – с цельным выходным валом

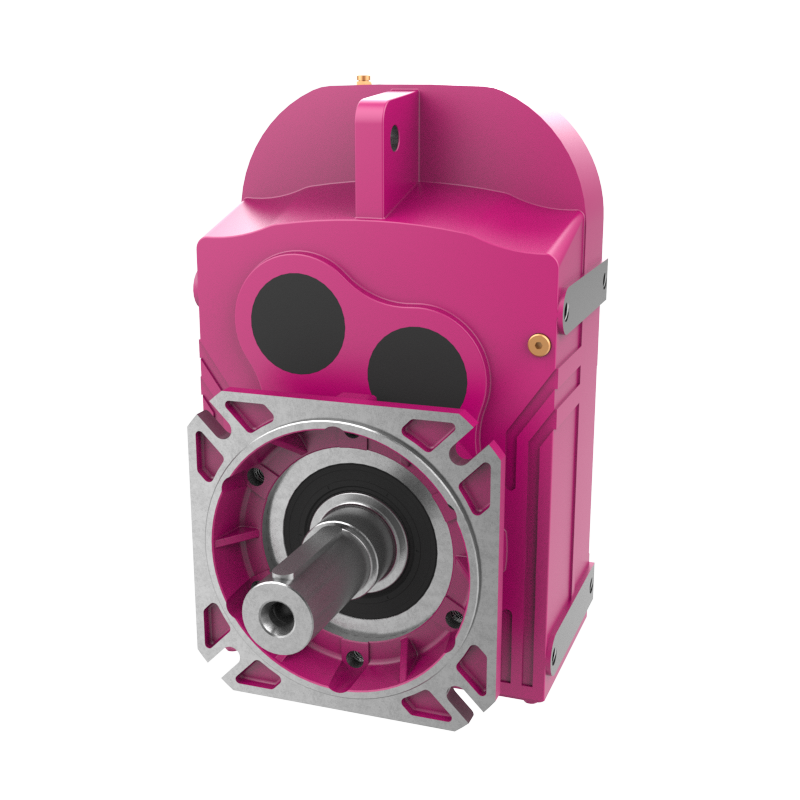

D.02 – с цельным выходным валом и фланцем

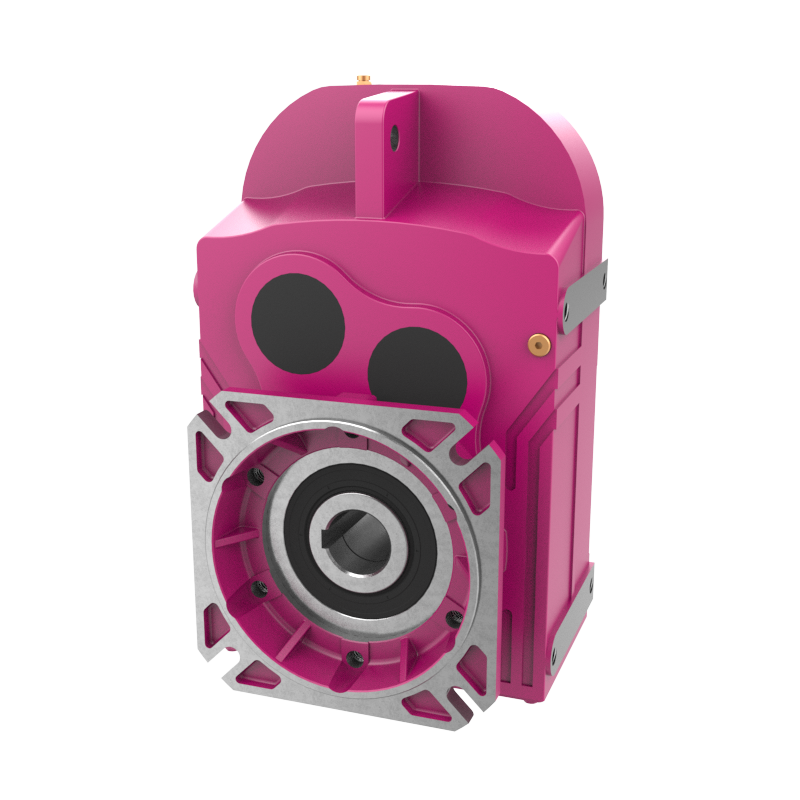

D.03 – с полым выходным валом и фланцем

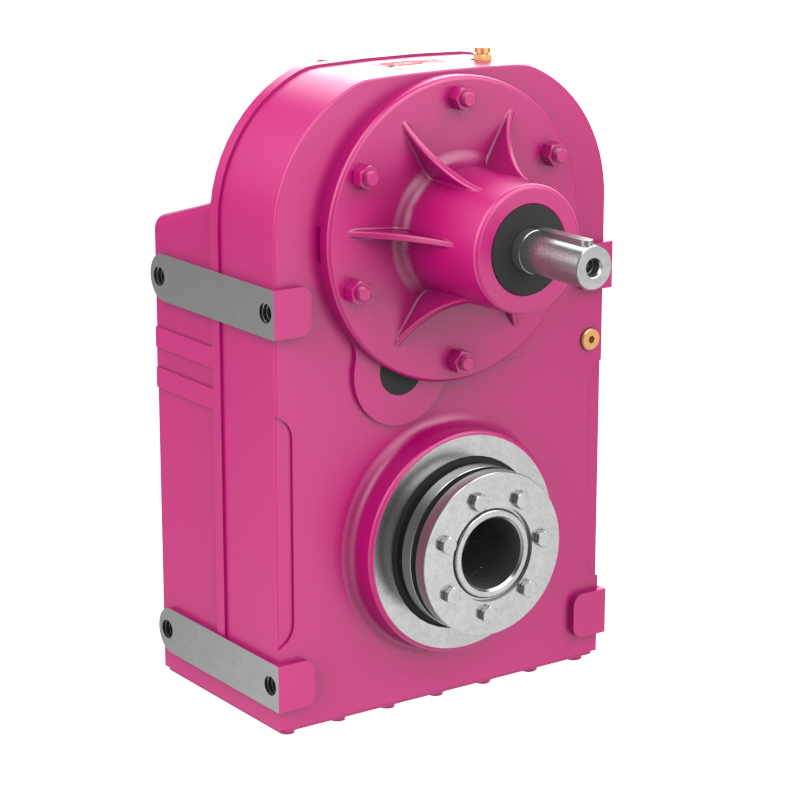

D.0S – с обжимным диском

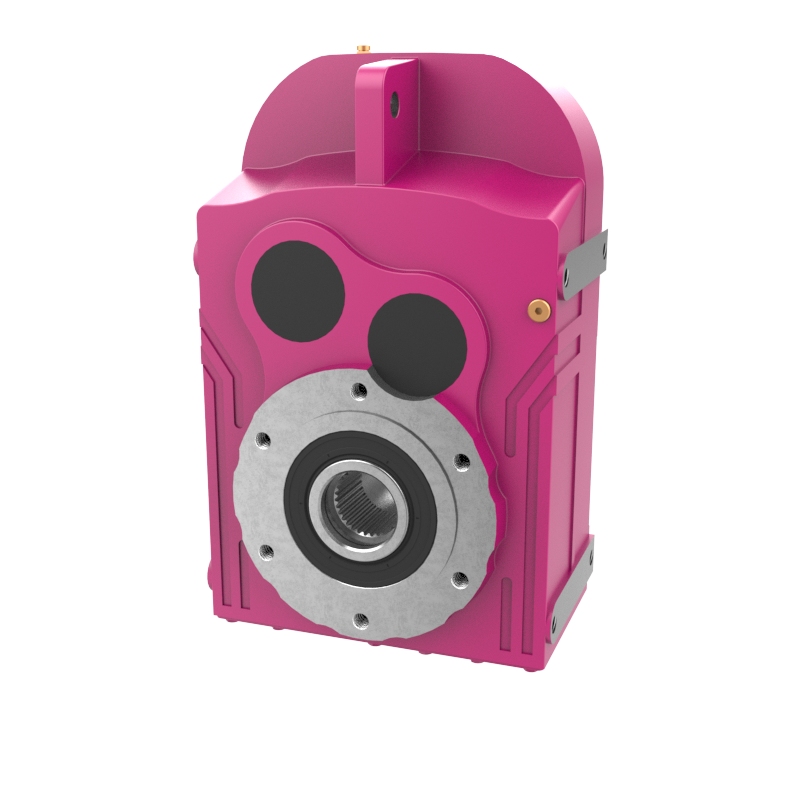

D.0K – со шлицевым полым валом (DIN 5480)

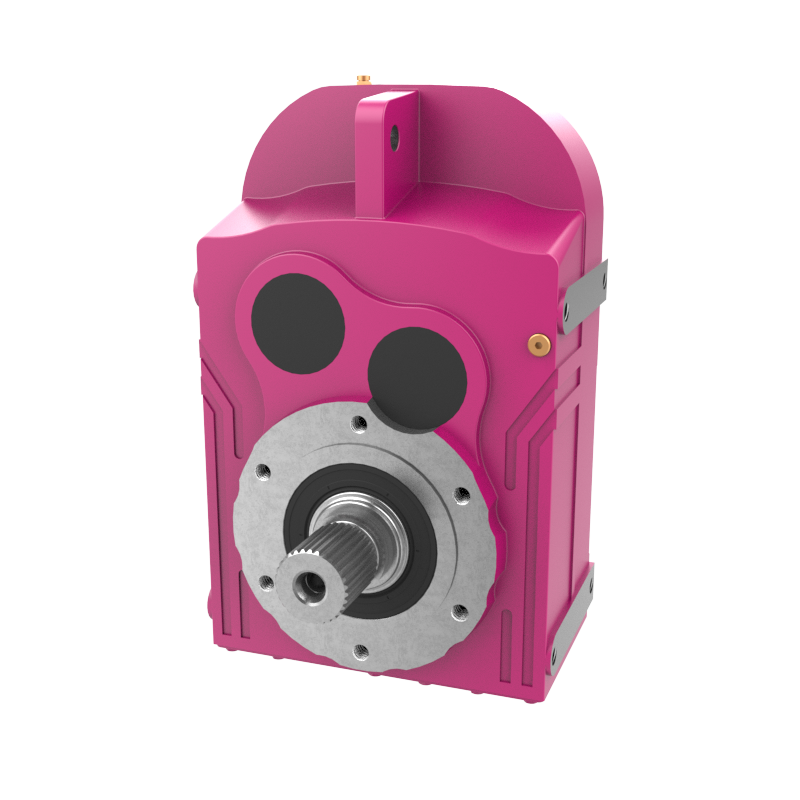

D.1K – со сплошным шлицевым валом (DIN 5480)

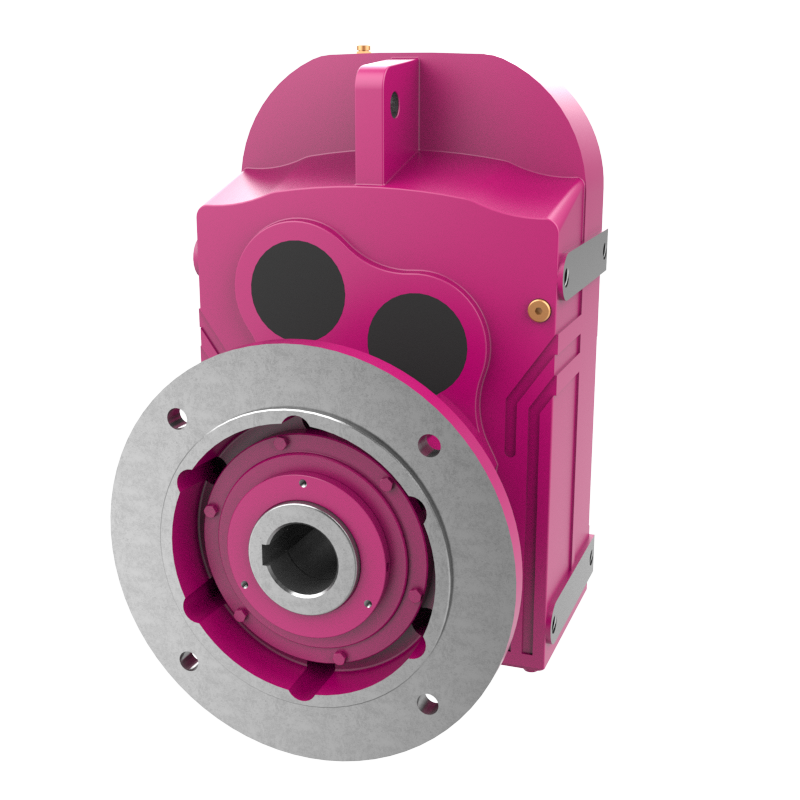

D.B.0A – с полым выходным валом и сальником

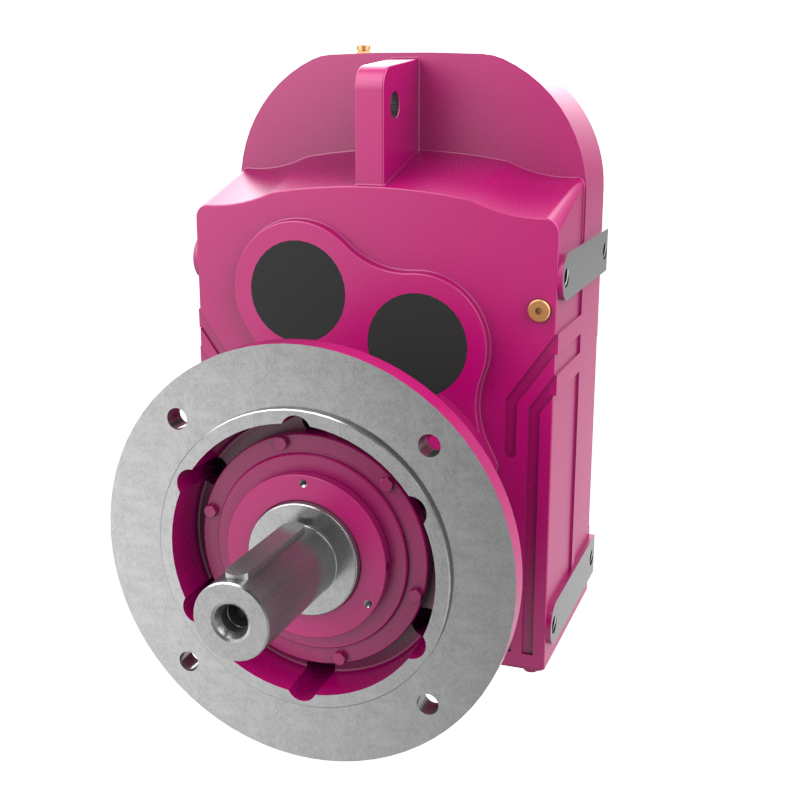

D.B.1A – с цельным выходным валом и сальником

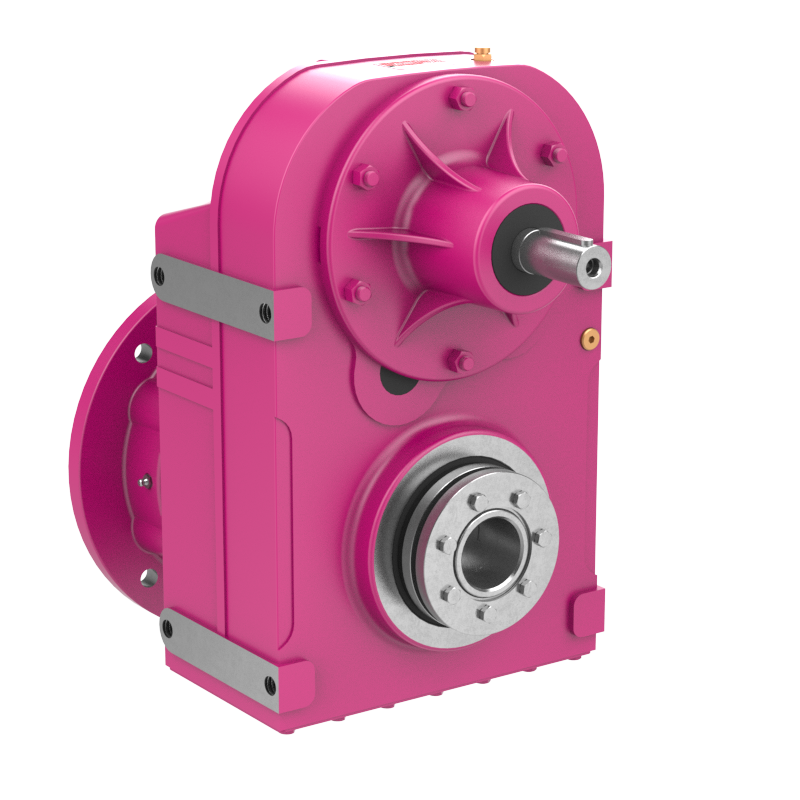

D.B.SA – с обжимным диском и сальником

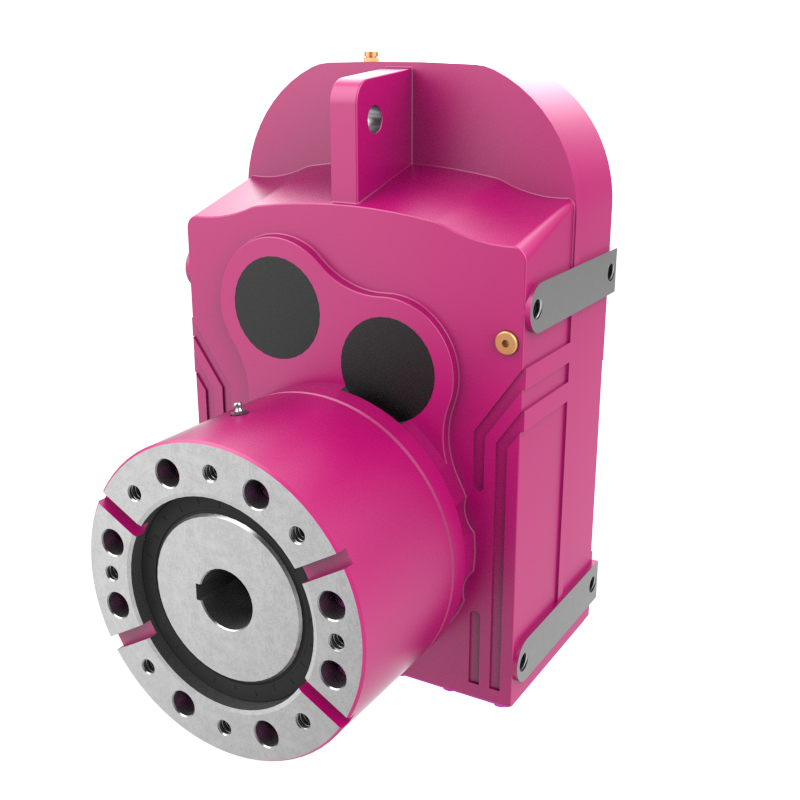

D.E.0E – выходной вал с соединением под экструдер

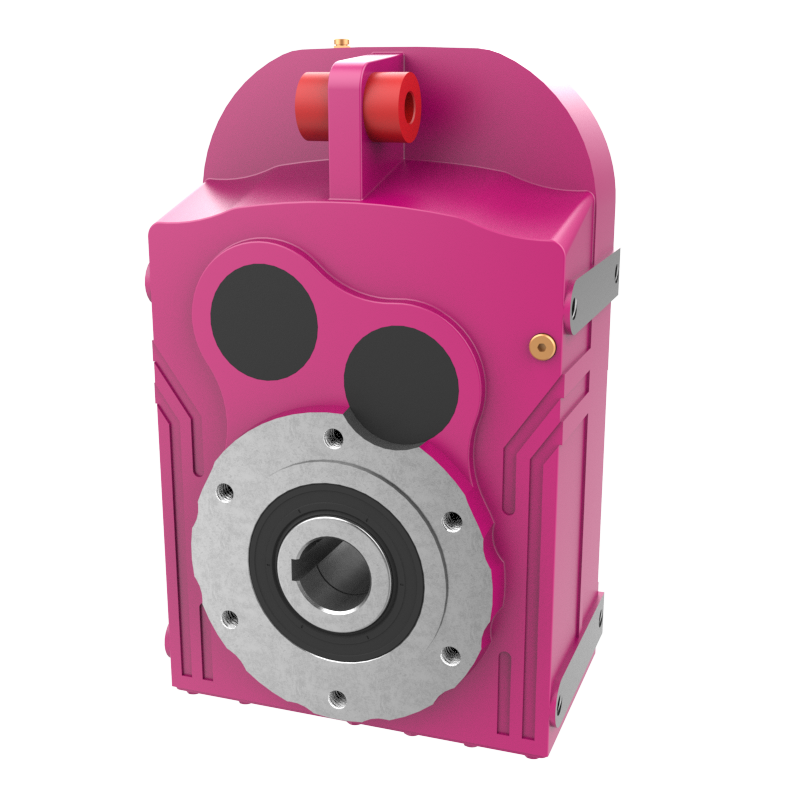

D.TK – редуктор креплением для моментного рычага

За информацией о ценах и подробных характеристиках редукторов Yilmaz серии D обращайтесь к нашим менеджерам по телефону: 8 (800) 333-47-37.
