Индустриальные горизонтальные редукторы Yilmaz серии H с цилиндрической передачей и параллельно расположенными валами разработаны для использования в экструдерах, но могут быть установлены и на другое оборудование. Монтажные отверстия имеются со всех сторон корпуса, а установка может осуществляться на лапы, фланец или моментный рычаг.

Один редуктор Yilmaz серии H вмещает до 4 ступеней передач. Модульная конструкция позволяет последовательно соединить редуктор серии H с редуктором серии K для увеличения коэффициента редукции. Электродвигатель подключается к редуктору через цельный или полый входной вал напрямую или с помощью фланца. Соединение с оборудованием осуществляется специальным гнездом для экструдера, но предусмотрено и подключение с помощью цельного или полого выходного вала, который может быть шлицевым или со шпонкой, одинарным или двойным.

Индустриальные редукторы Yilmaz серии H помещены в компактный однокомпонентный жесткий корпус-моноблок, изготовленный под давлением из чугуна марки GGG40 за одну технологическую операцию, что обеспечивает высокую прочность, максимальную герметичность и низкий уровень шума. Производителем разработаны редукторы серии H с корпусами разных размеров и выходными валами разного диаметра и длины. Подшипники опираются непосредственно на внутренние перегородки литого корпуса, что обеспечивает минимальное биение валов и бесшумность.

Серия H выпускается в четырех вариантах комплектации входного вала:
HT – редуктор c цельным входным валом

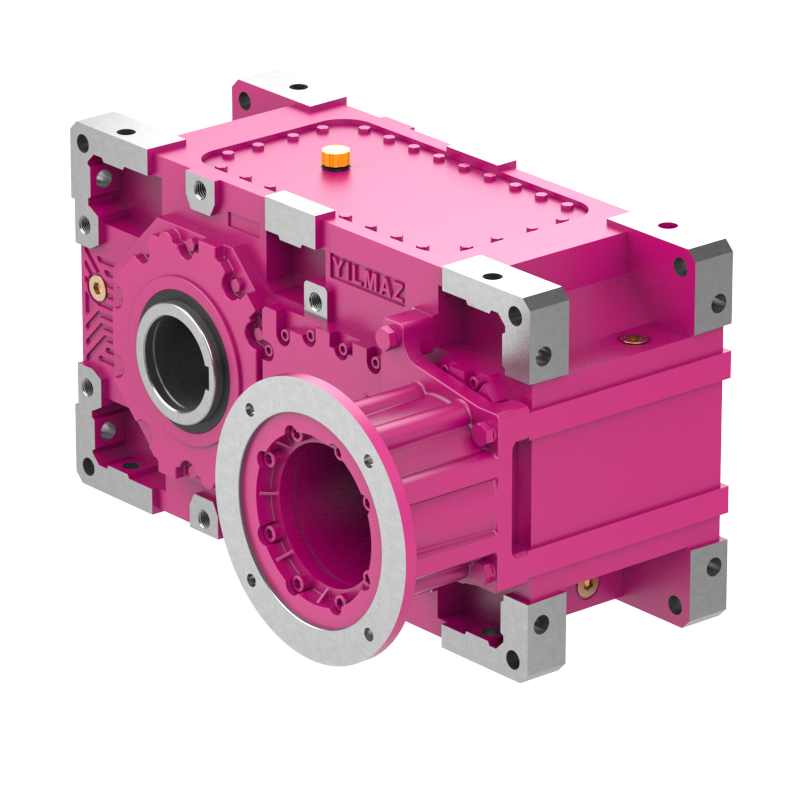

HK – редуктор с фланцем для двигателя IEC B5

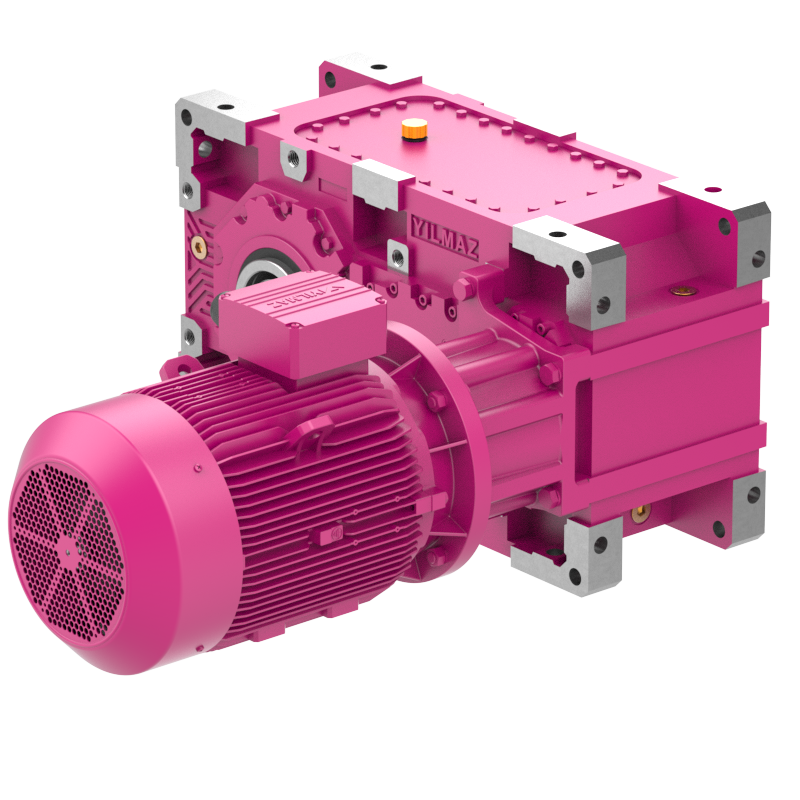

HV – мотор-редуктор с полым входным валом, укомплектованный фланцем IEC B5/B14 и электродвигателем

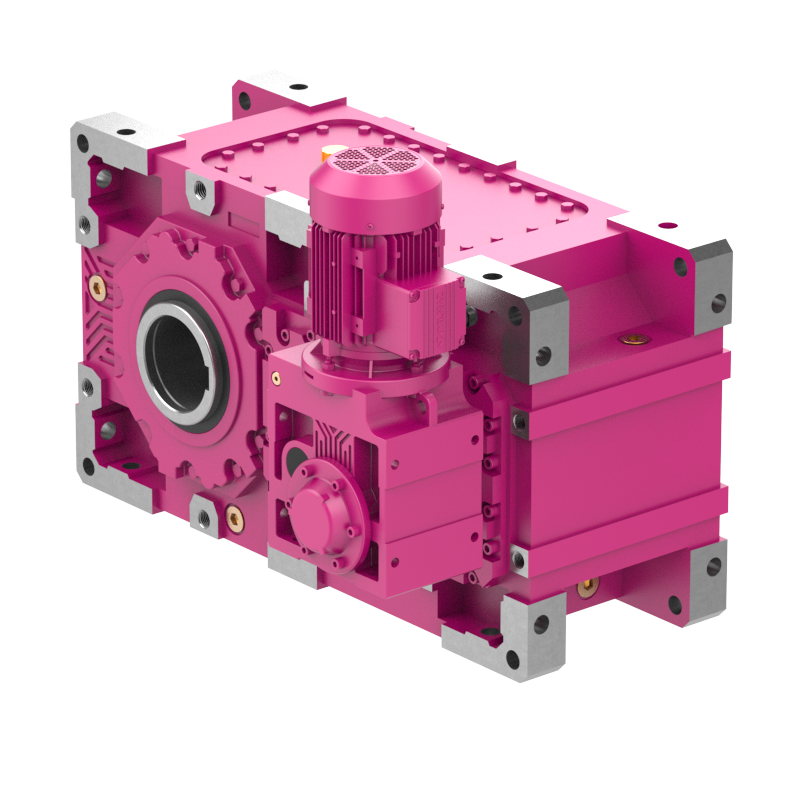

HT + KR – редуктор с дополнительным корпусом

Серия H выпускается в 15 вариантах комплектации выходного вала:

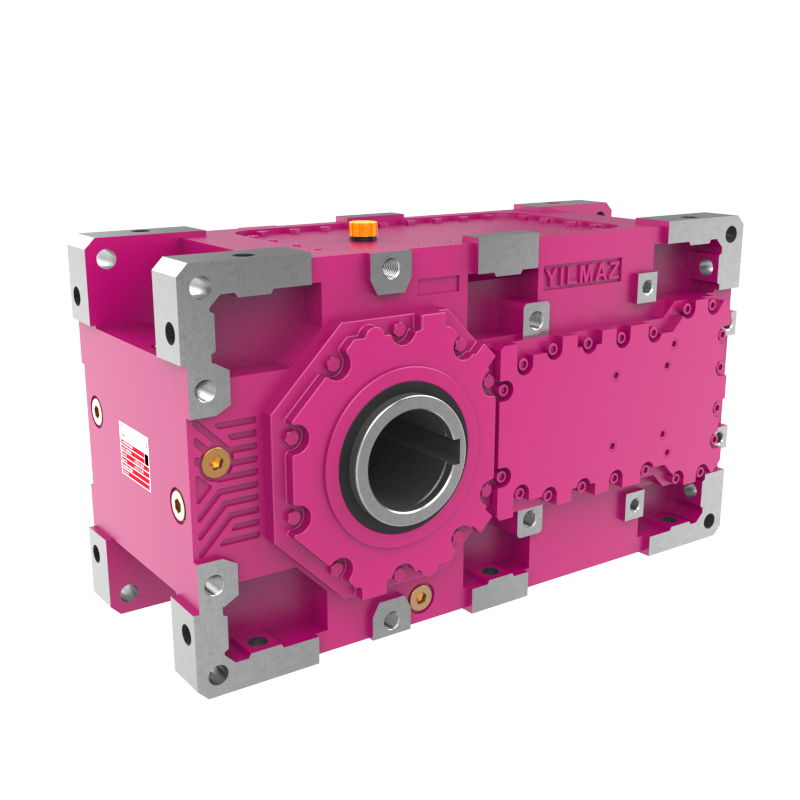

H.00 – редуктор с полым выходным валом

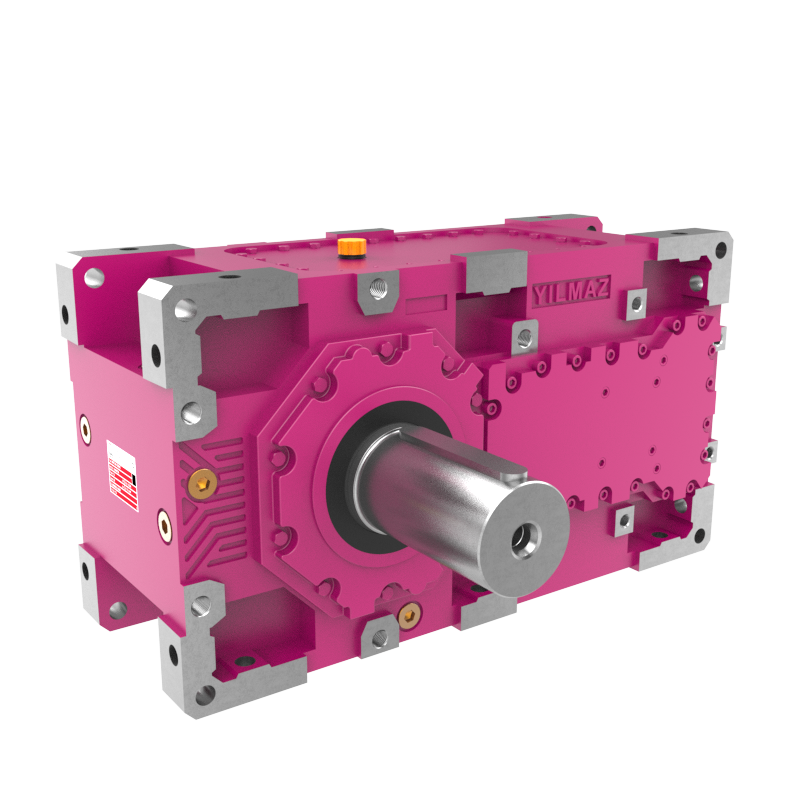

H.01 – редуктор с цельным выходным валом

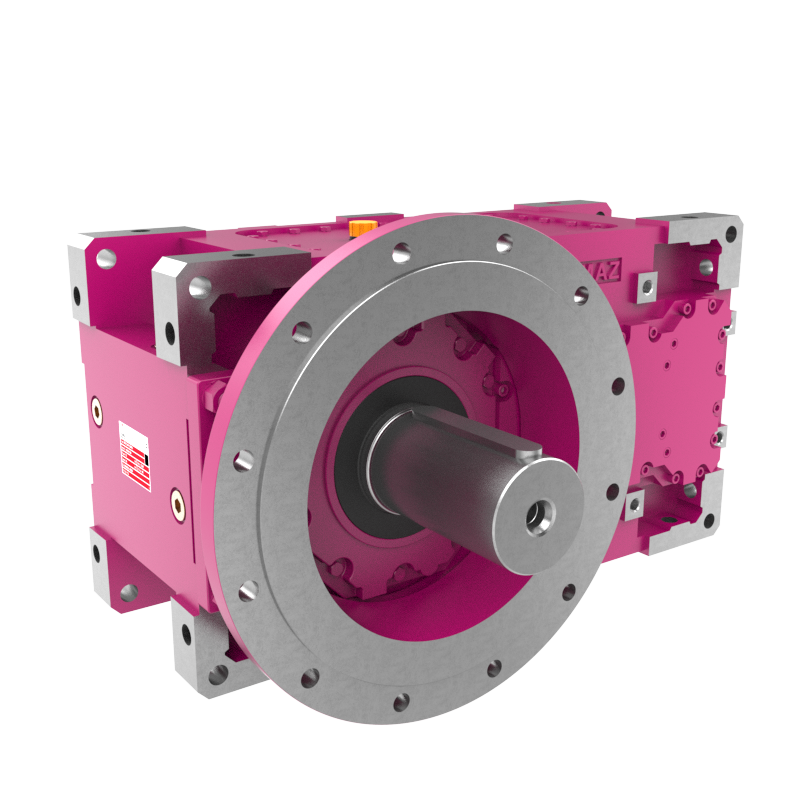

H.02 – редуктор с цельным выходным валом и фланцем

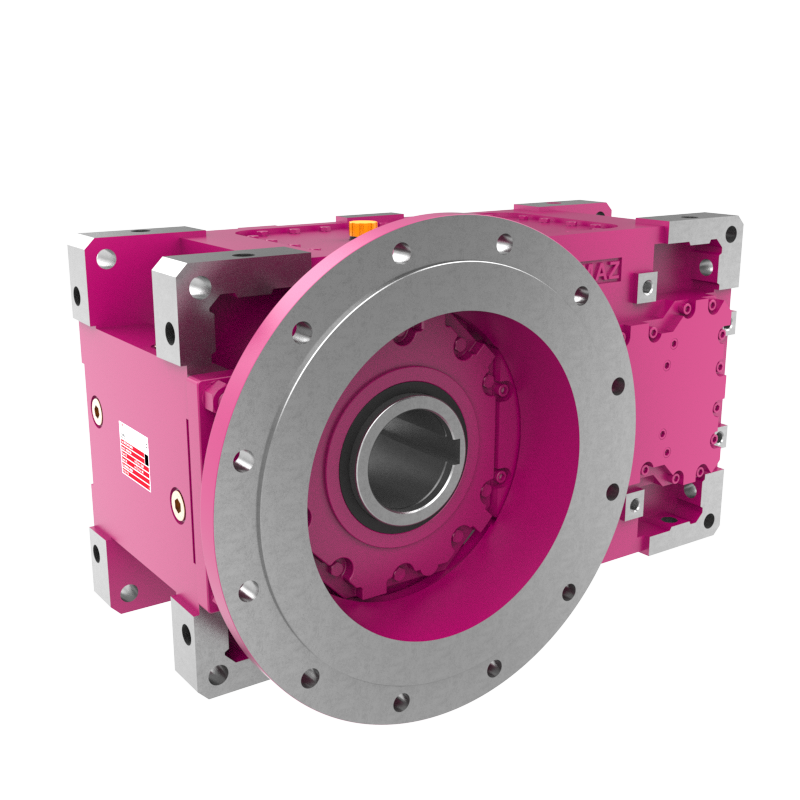

H.03 – редуктор с полым выходным валом и фланцем

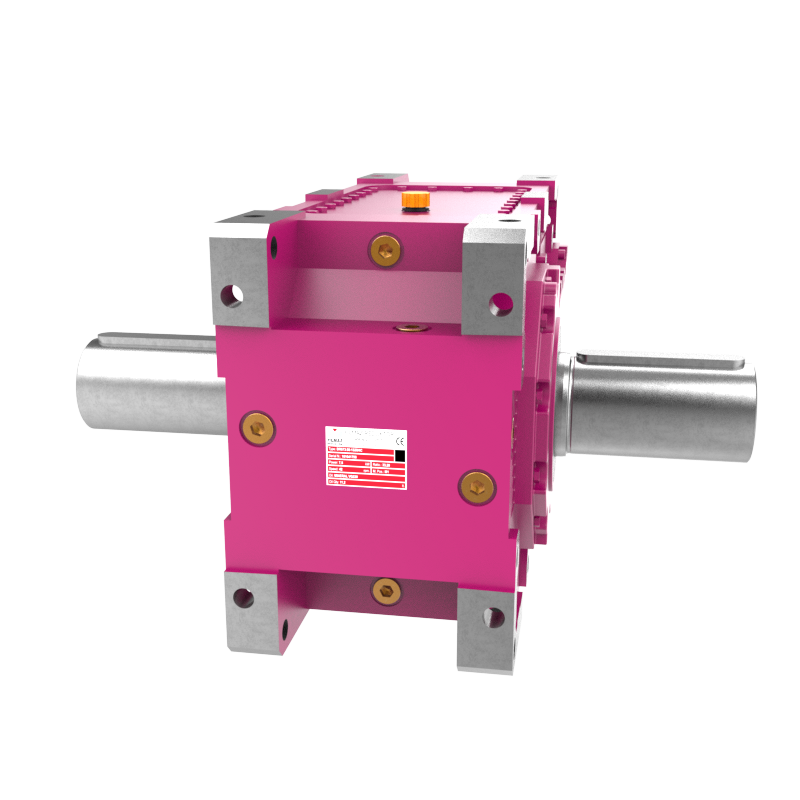

H.04 – редуктор с двойным цельным выходным валом

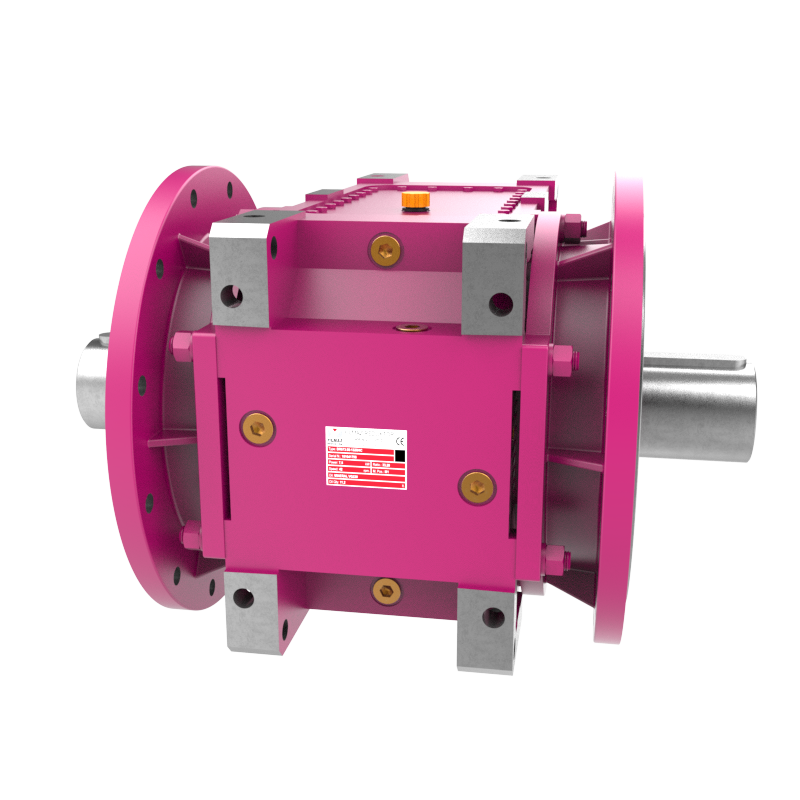

H.05 – редуктор с двойным цельным выходным валом и двумя фланцами
H.08 – редуктор с двойным полым выходным валом

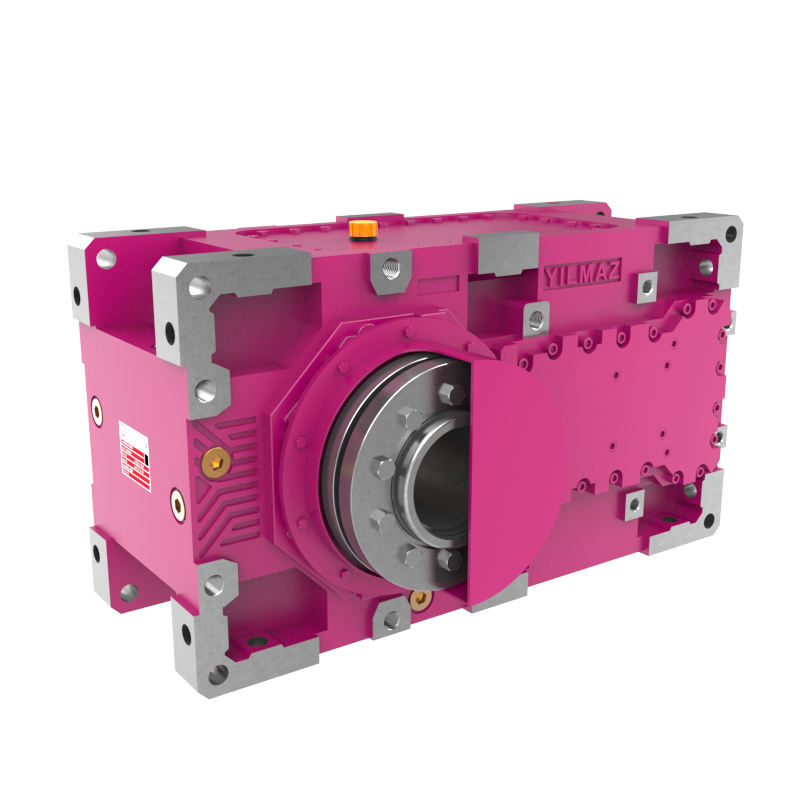

H.0S – редуктор с обжимным диском

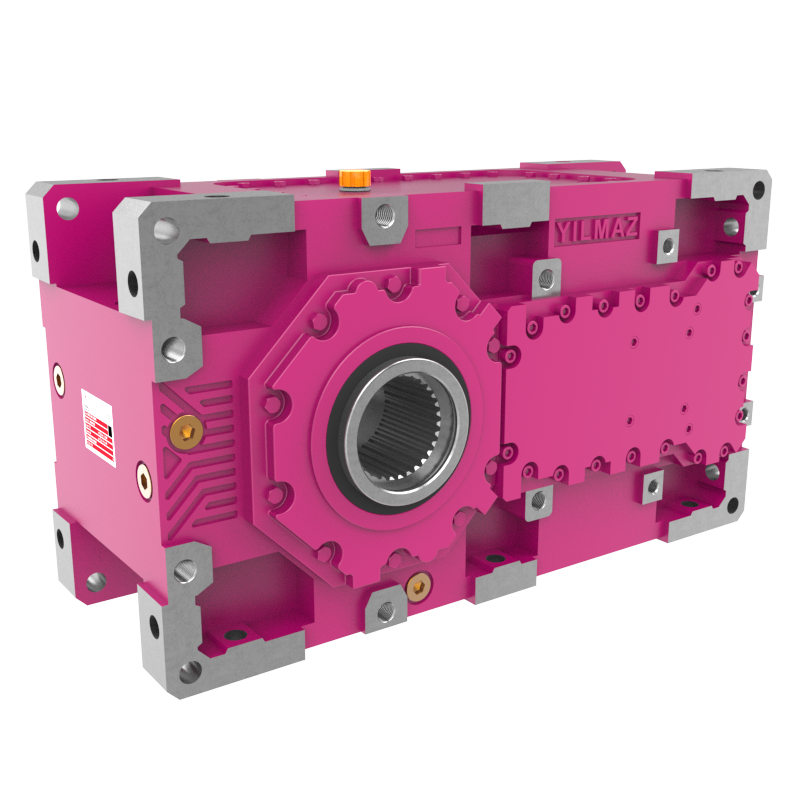

H.0K – редуктор с полым шлицевым выходным валом (DIN 5480)

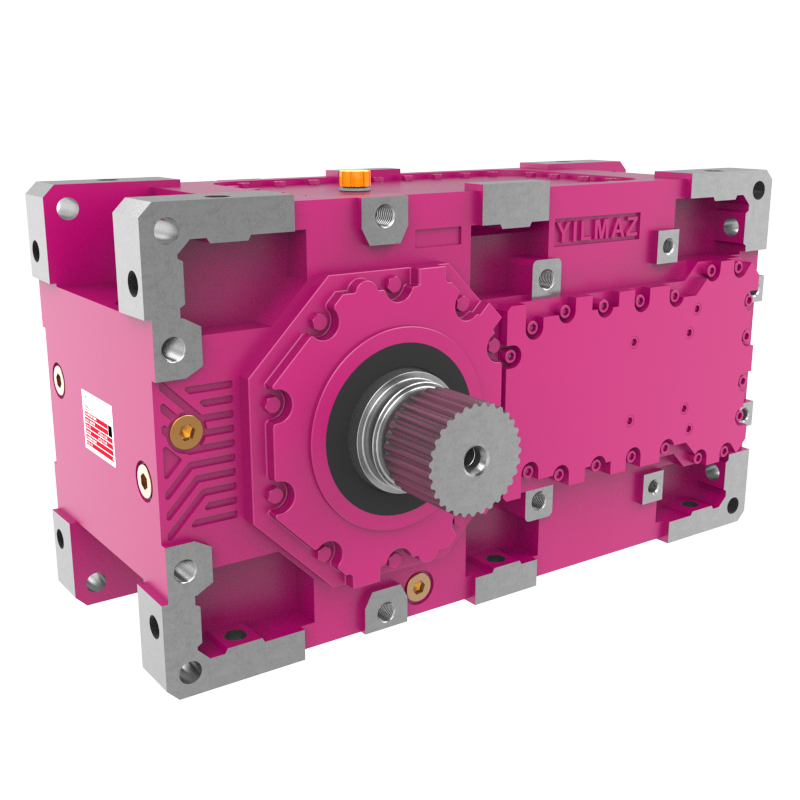

H.1K – редуктор с цельным шлицевым выходным валом (DIN 5480)

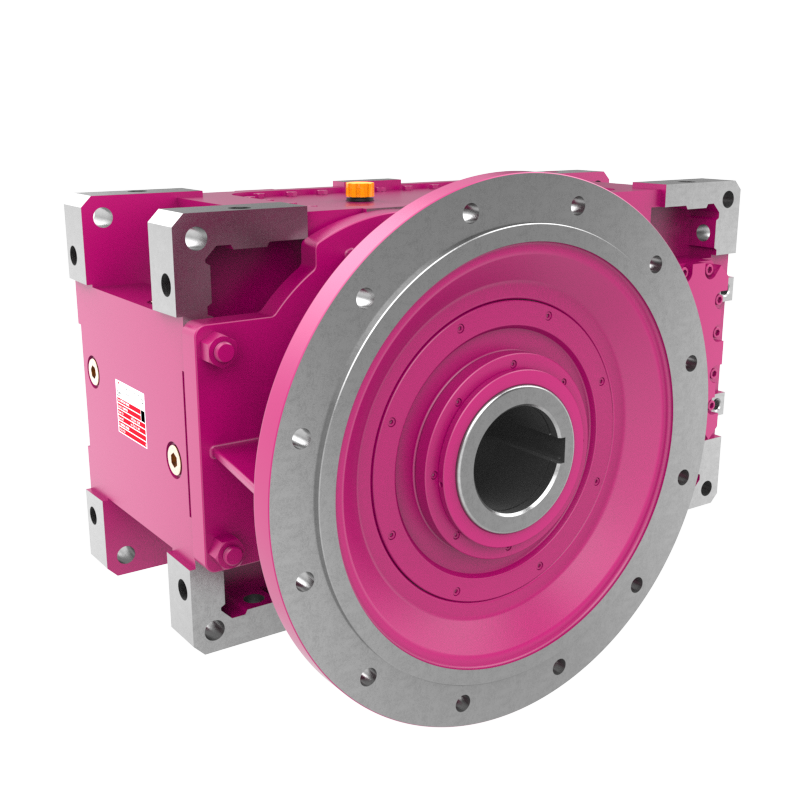

H.B.0A – с полым выходным валом и сальником

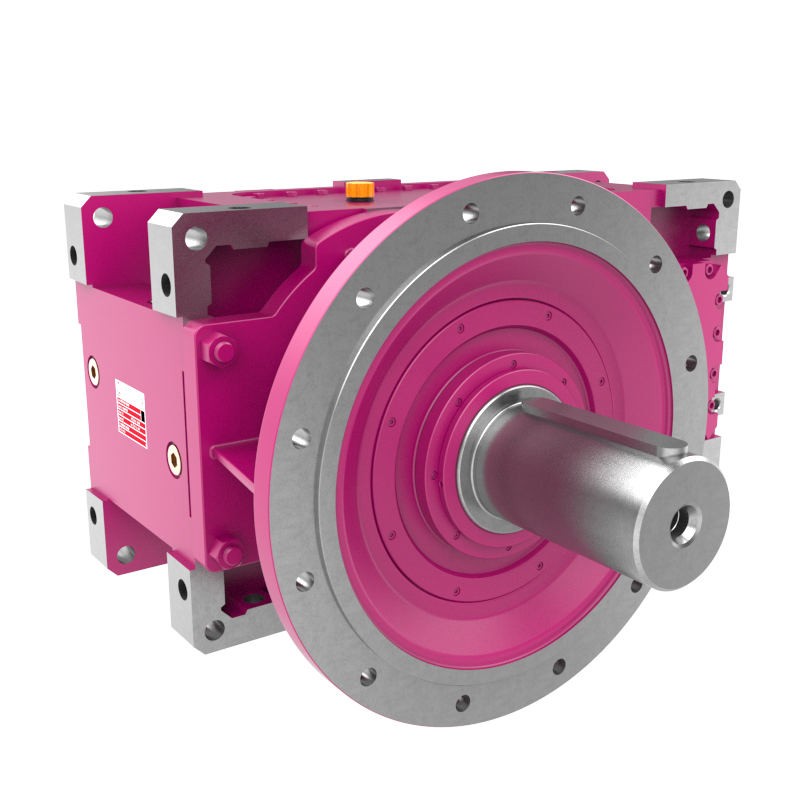

H.B.1A –с цельным выходным валом и сальником

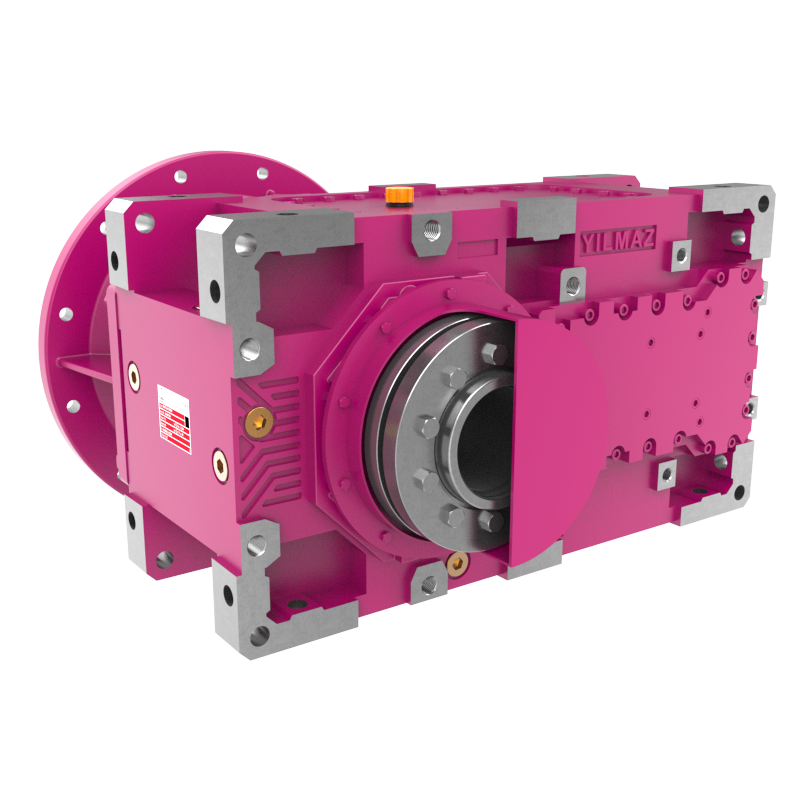

H.B.SA –с обжимным диском и сальником

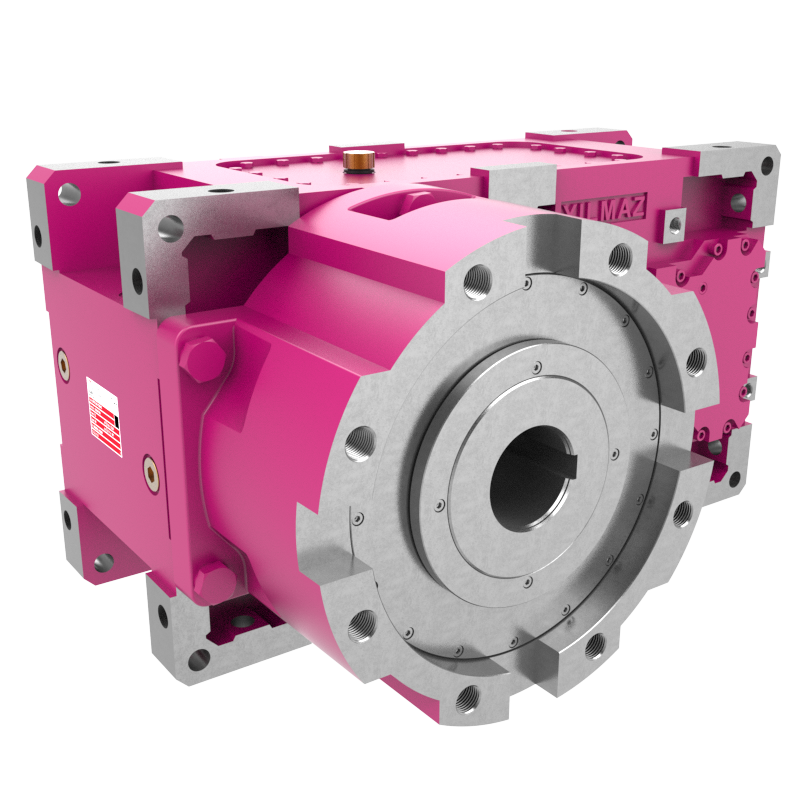

H.E.0E – редуктор с выходным валом под экструдер

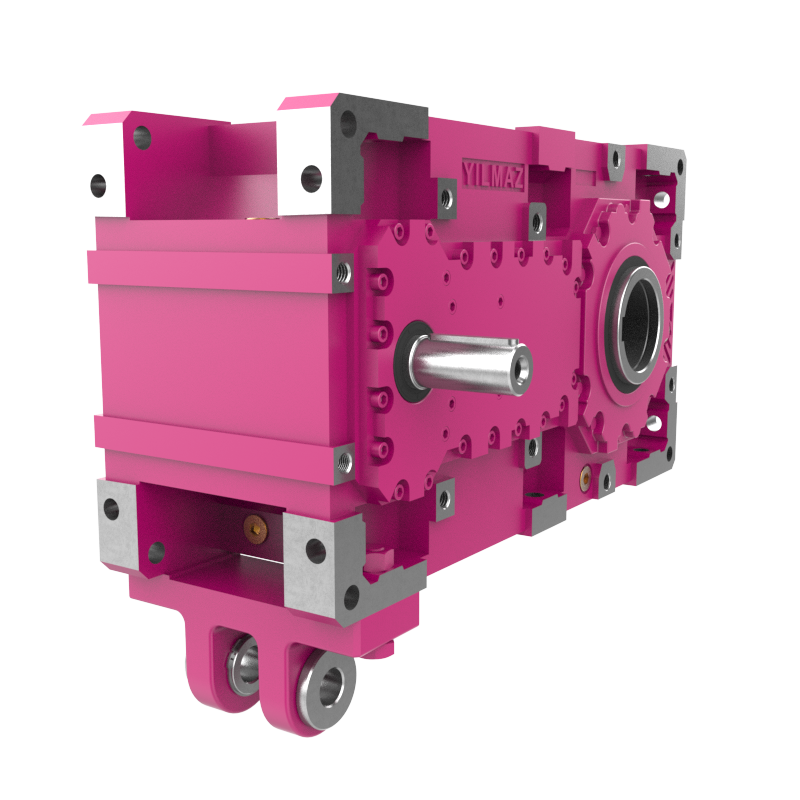

H.TK – редуктор с моментным рычагом
