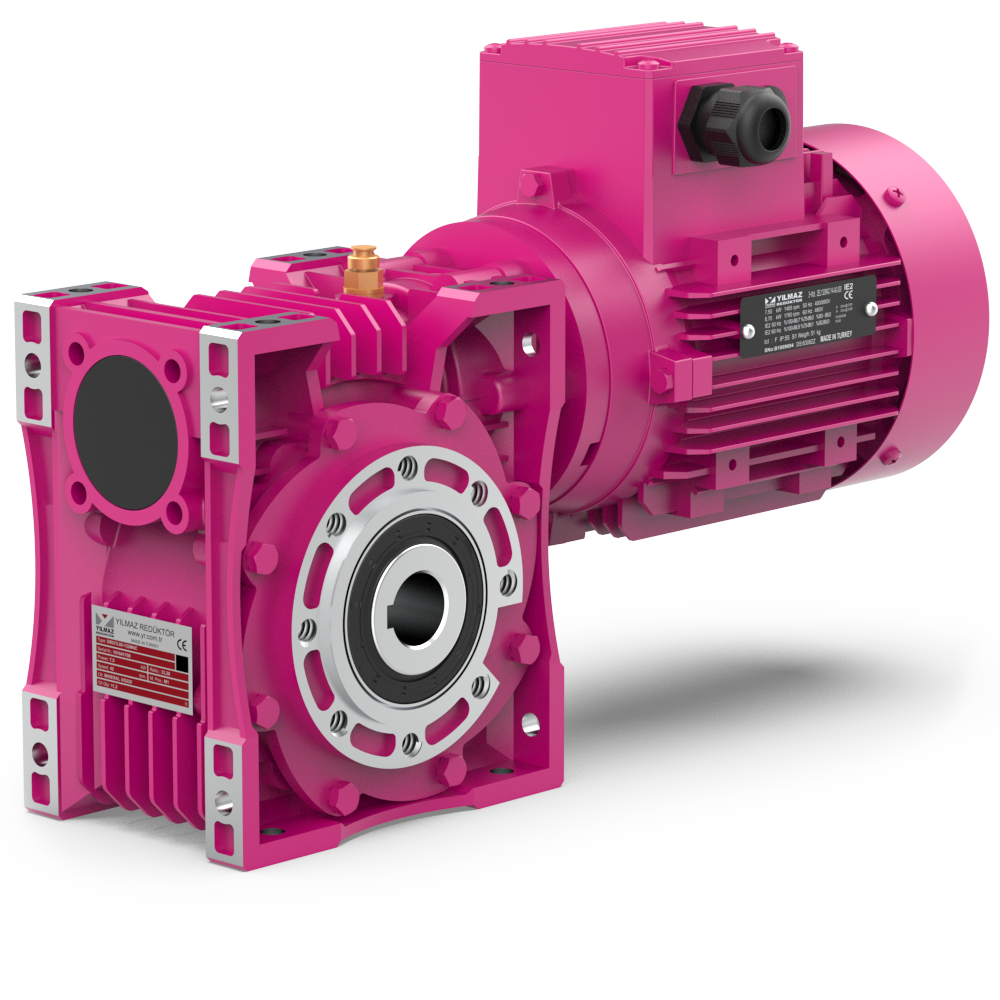

Общепромышленные червячные редукторы Yilmaz серии E c перпендикулярно расположенными валами создают большой потенциал снижения частоты вращения и повышенный крутящий момент. В серии реализован широкий выбор вариантов установки благодаря монтажным точкам, расположенным со всех сторон корпуса. Крепление может осуществляться на лапы, фланец или моментный рычаг. Один редуктор имеет одну ступень передачи, но их количество может быть увеличено подключением дополнительного модуля серии К или редукторов с цилиндрической передачей для получения низких выходных скоростей. Подключение к электродвигателю осуществляется через цельный или полый входной вал. Оборудование подключается через полый или цельный выходной вал, который может быть одинарным или двойным.

Корпуса для червячных редукторов серии E представляют собой цельные моноблоки, в которых внешние стенки и внутренние перегородки составляют единое целое. Благодаря этому обеспечены высокая прочность, герметичность и низкий уровень шума. Отливка корпусов осуществляется под давлением за одну технологическую операцию. Типоразмеры редукторов Yilmaz серии Е с E30 до E80 изготовлены из алюминия, а типоразмеры от E100 до E125 – из чугуна. Цилиндрический червяк изготовлен из легированной специальной стали 21NiCrMo2, а червячное колесо – из фосфорной бронзы Gz12SnCuNi в соответствии с немецкими стандартами DIN. Подшипники рассчитаны на высокие радиальные и осевые нагрузки и опираются непосредственно на внутренние перегородки литого корпуса, чем достигнуто минимальное биение валов и бесшумность.

Серия E имеет пять вариантов подключения входного вала к электродвигателю:

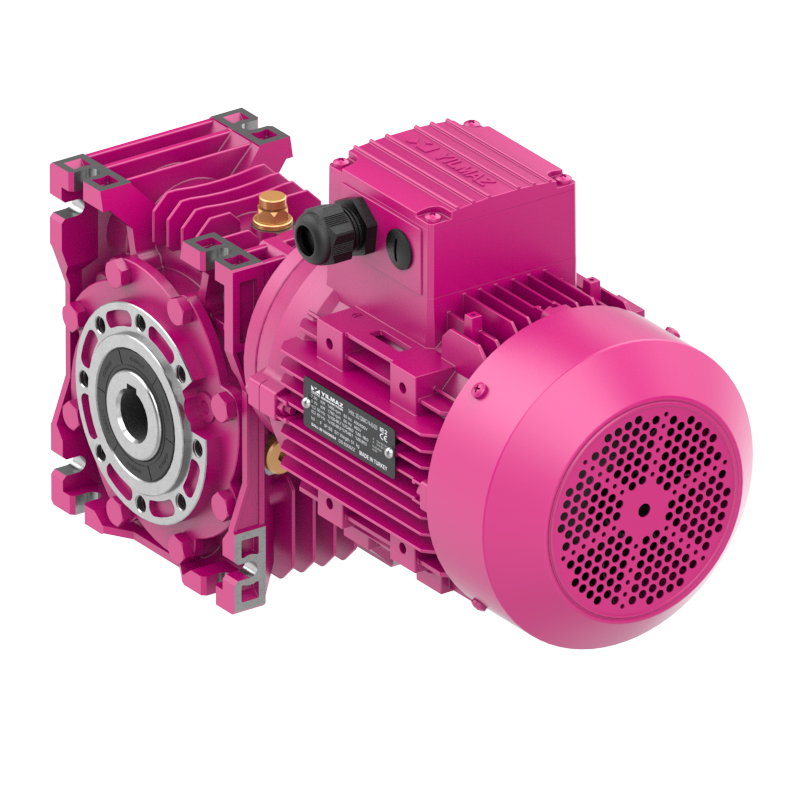

EV – мотор-редуктор с полым входным валом, укомплектованный фланцем IEC B5/B14 и электродвигателем

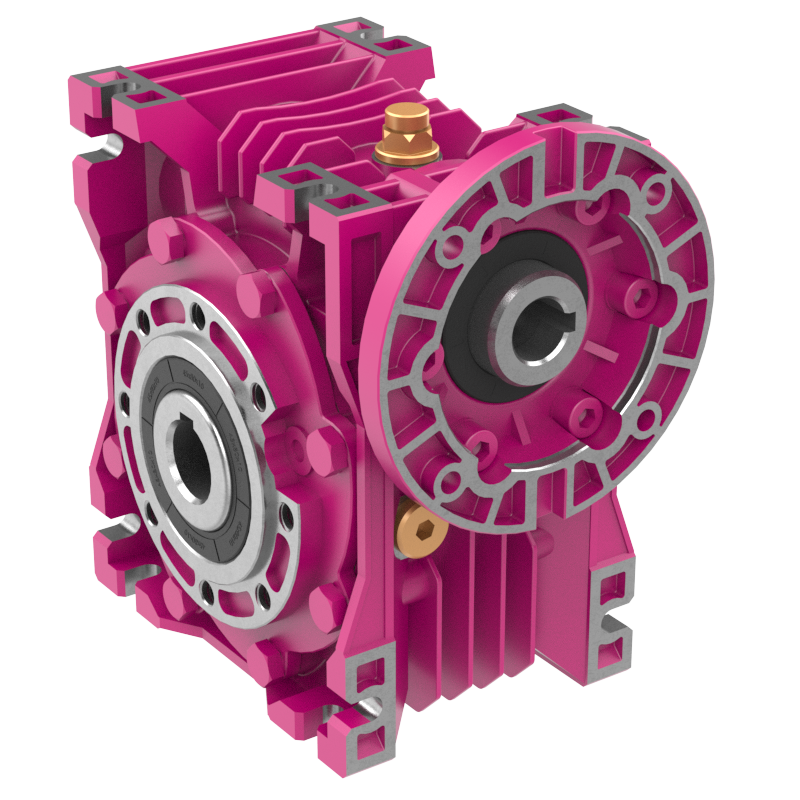

EN – редуктор с полым входным валом, укомплектованный фланцем под электродвигатель IEC B5/B14

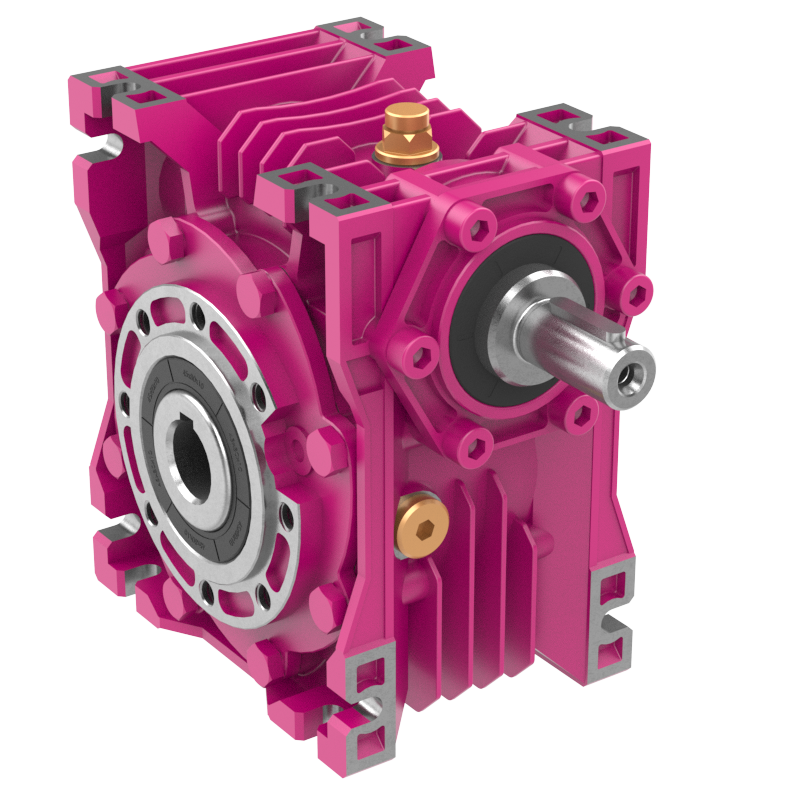

ET – редуктор с цельным входным валом.

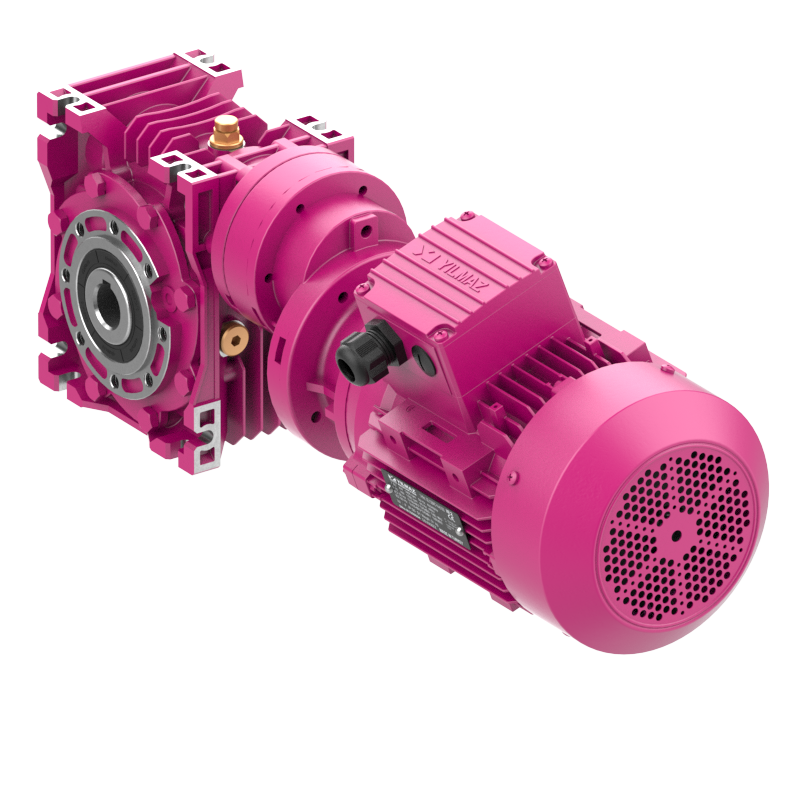

EN+NR – мотор-редуктор с прямым подключением электродвигателя и двумя последовательно соединенными цилиндрическим (первая ступень) и червячным (вторая ступень) редукторами

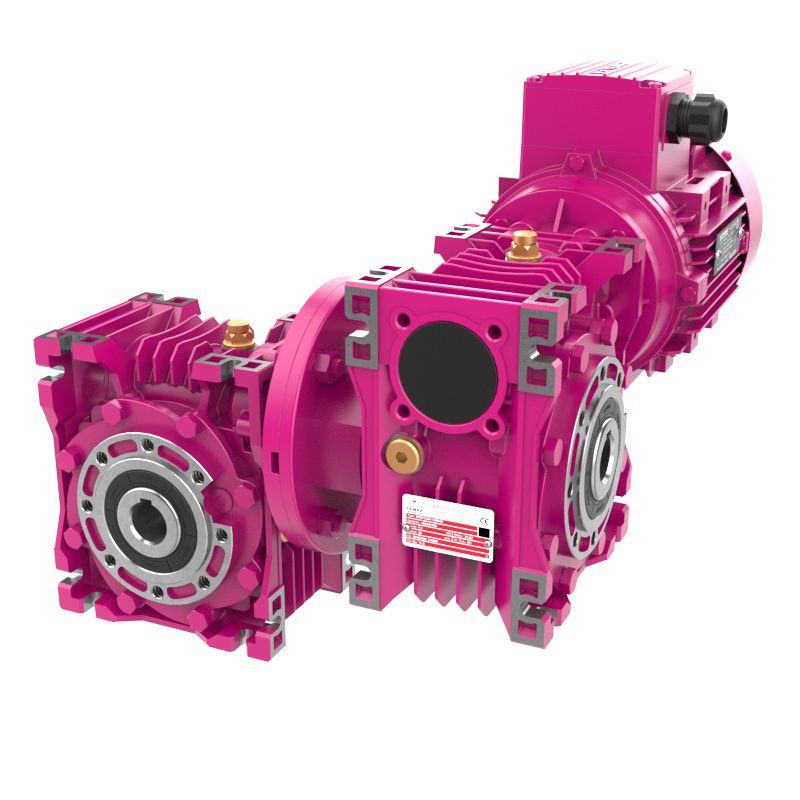

EN+EV – мотор-редуктор с двумя последовательно соединенными одноступенчатыми червячными редукторами и электродвигателем, присоединенным через универсальный фланец IEC B5/B14

Серия E имеет 9 вариантов подключения выходного вала к оборудованию:

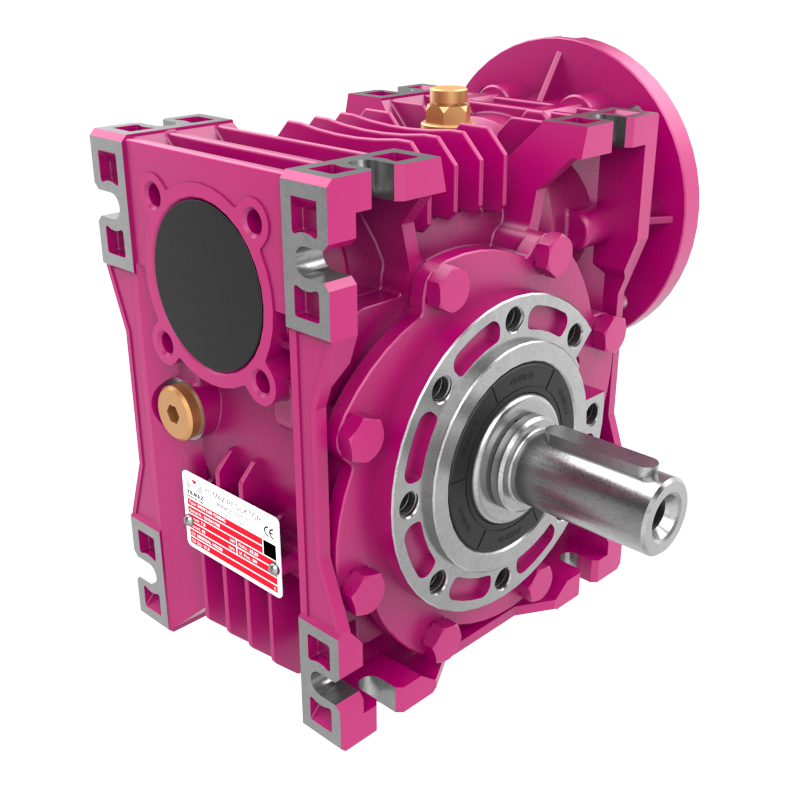

E.01 – с цельным выходным валом
E.02 – с цельным выходным валом и фланцем

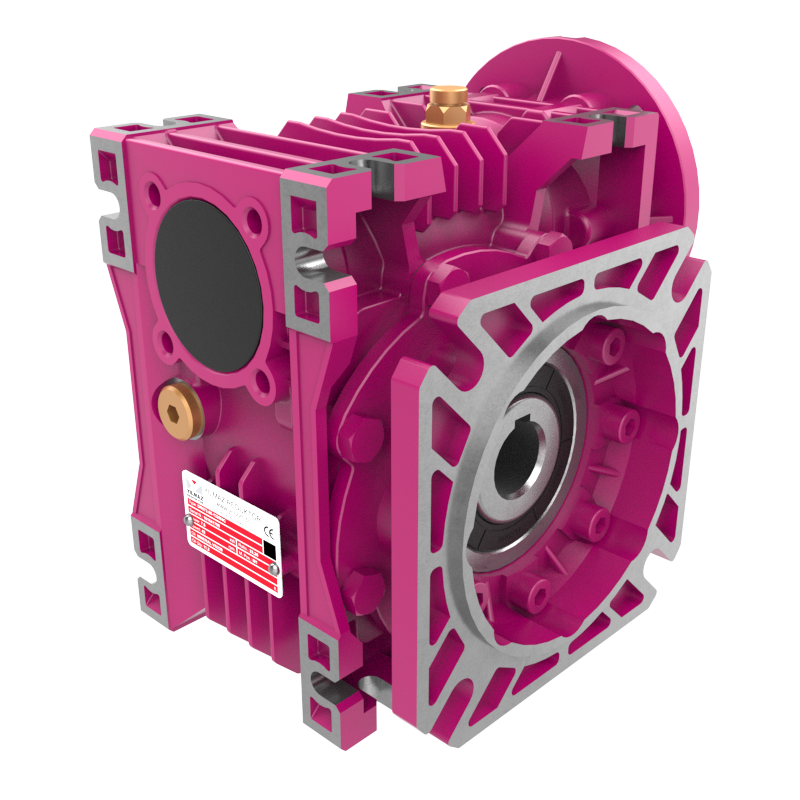

E.03 – с полым выходным валом и фланцем

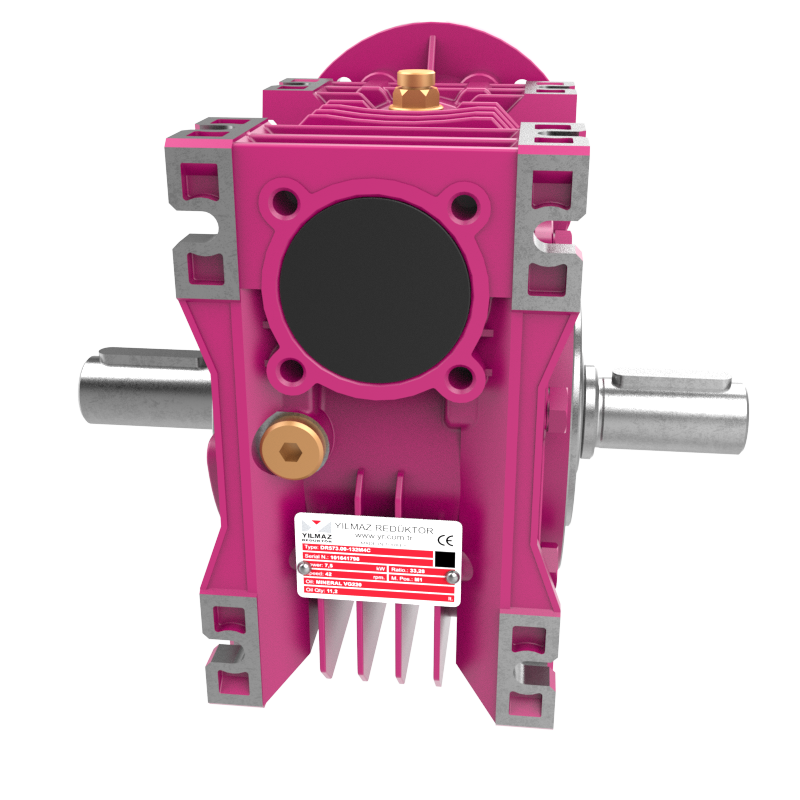

E.04 – с двойным цельным выходным валом

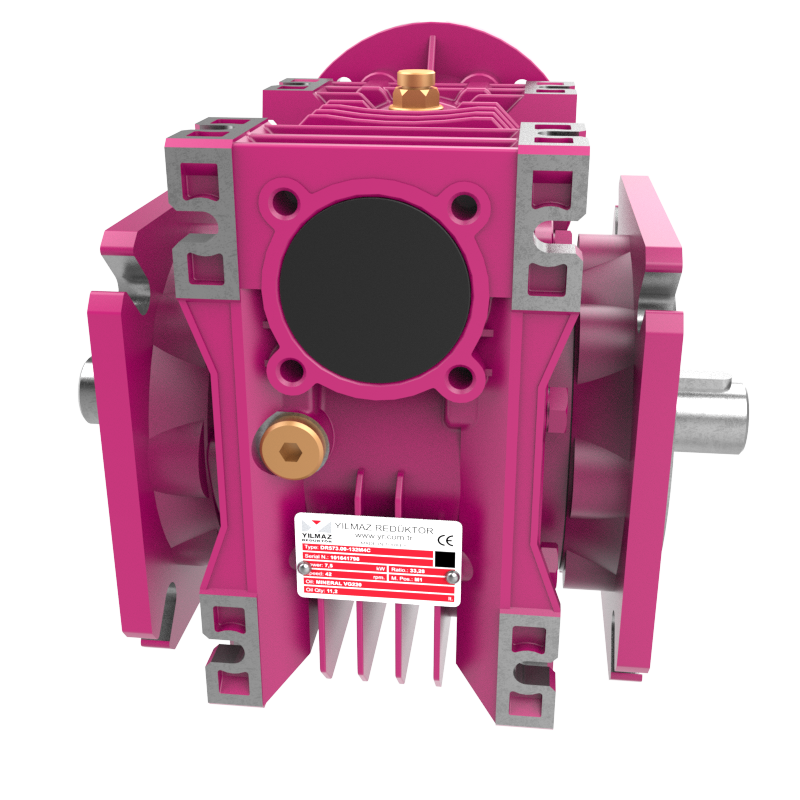

E.05 – с двойным цельным выходным валом и фланцами

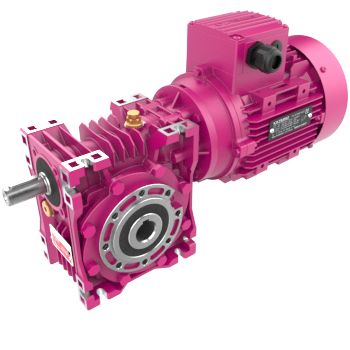

E.06 – вариант мотор-редуктора серии EV с дополнительным цельным быстроходным валом

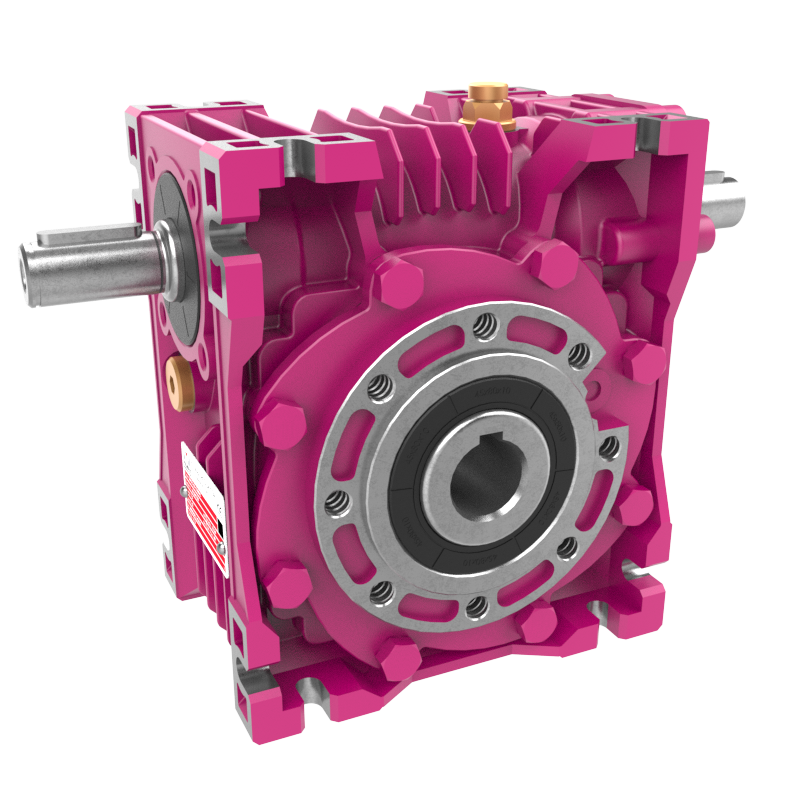

E.07 – вариант исполнения редуктора серии ET с дополнительным цельным входным валом

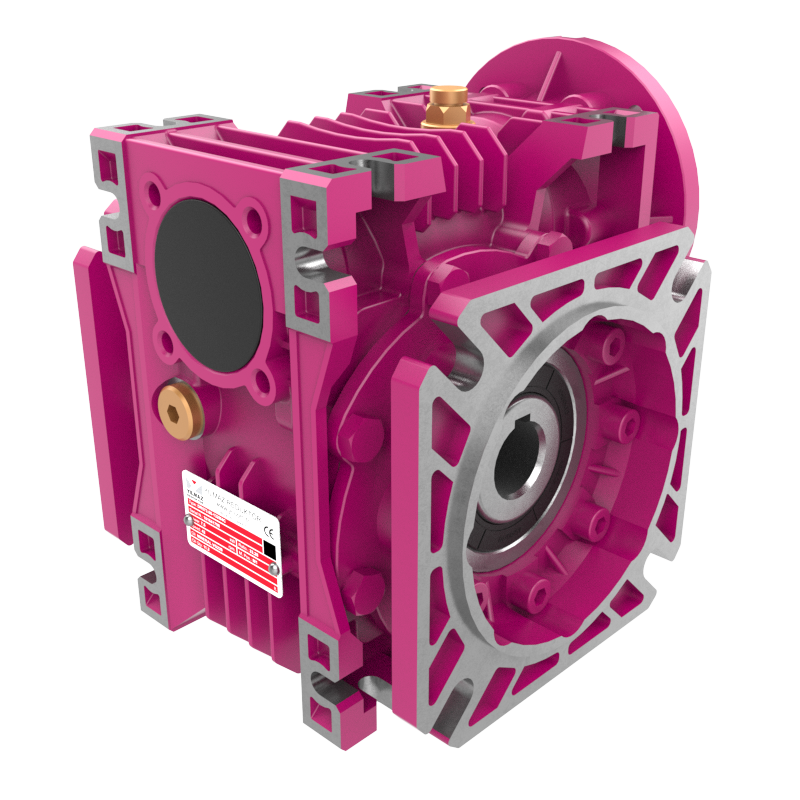

E.08 – с полым выходным валом и фланцами

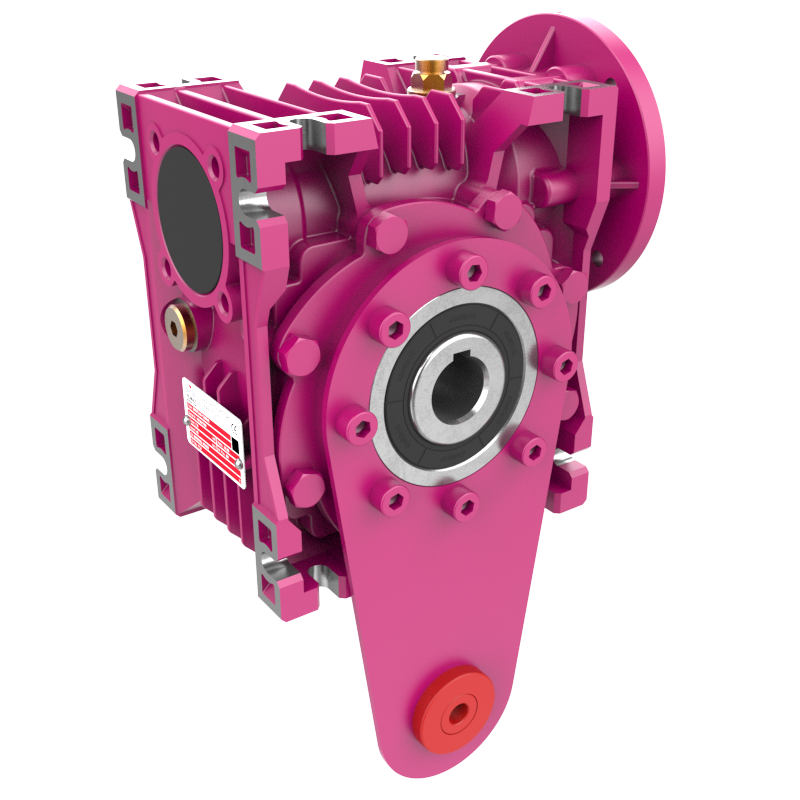

E.TK – редуктор с моментным рычагом

За информацией о ценах и подробных характеристиках редукторов Yilmaz серии E обращайтесь к нашим менеджерам по телефону: 8 (800) 333-47-37.
